体育看台膜结构的设计步骤

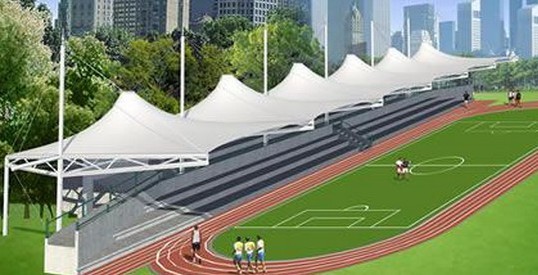

       膜结构体育看台在体育设施上主要应用在学校操场运动看台或主席台屋顶，另外大型体育场馆看台膜结构屋顶也屡见不鲜。一般看台造型都是由贝壳形峰膜及端部张拉膜组成，形式新颖活泼。钢架、索、膜巧妙结合，通过薄膜、膜边索、脊索、谷索、拉索、拉杆及一定的格构梁来稳定。膜顶平滑过渡，结构美观、轻巧、整体造型相互辉映，别具一格。
通过多年的设计施工经验，天翼承接的膜结构看台业务越来越多，技术上驾轻就熟。看台膜结构分析主要步骤如下：
1.利用AUTOCAD软件建立计算模型；将计算模型导入3D3S软件中，建立索、膜及钢管的材性和截面，并假设膜、索的预张力；
2.确定结构的支座边界，3D3S软件可以将索、膜及钢管一起找形，所以一般只需要定义钢管及拉索与地面的边界形式即可，而对于膜边界则可通过软件自行跟钢管和拉索连接；
3.结构找形分析，该过程需要多次调节索、膜的预张力并重新找形，使得膜面更符合建筑造型；
4.施加各种荷载，如恒载、雪载、风载，并进行组合；
5.进行索、膜、钢结构整体非线性分析，确定索、膜、钢结构内力及支座反力；
6.进行膜结构与验算。
